Арматурный прокат представляет собой базовый элемент современного строительства. Без него невозможно возведение надежных железобетонных конструкций - от фундаментов частных домов до высотных зданий, мостов и промышленных сооружений. Тут стальная арматура работает в паре с бетоном, принимая на себя растягивающие нагрузки, которые бетон сам по себе выдерживать не способен.
Производители предлагают несколько типов проката, различающихся по технологии изготовления, форме поверхности, химическому составу стали и конечному назначению.
Выбор конкретного типа арматуры диктуется проектной документацией, условиями эксплуатации конструкции и требованиями нормативных документов. Ошибка на этапе подбора приводит к снижению несущей способности, появлению трещин и преждевременному разрушению здания. Профессиональный подход требует понимания различий между гладкими и рифлеными профилями, катанкой и проволокой ВР, а также знания того, как маркировка стали влияет на свариваемость и коррозионную стойкость.

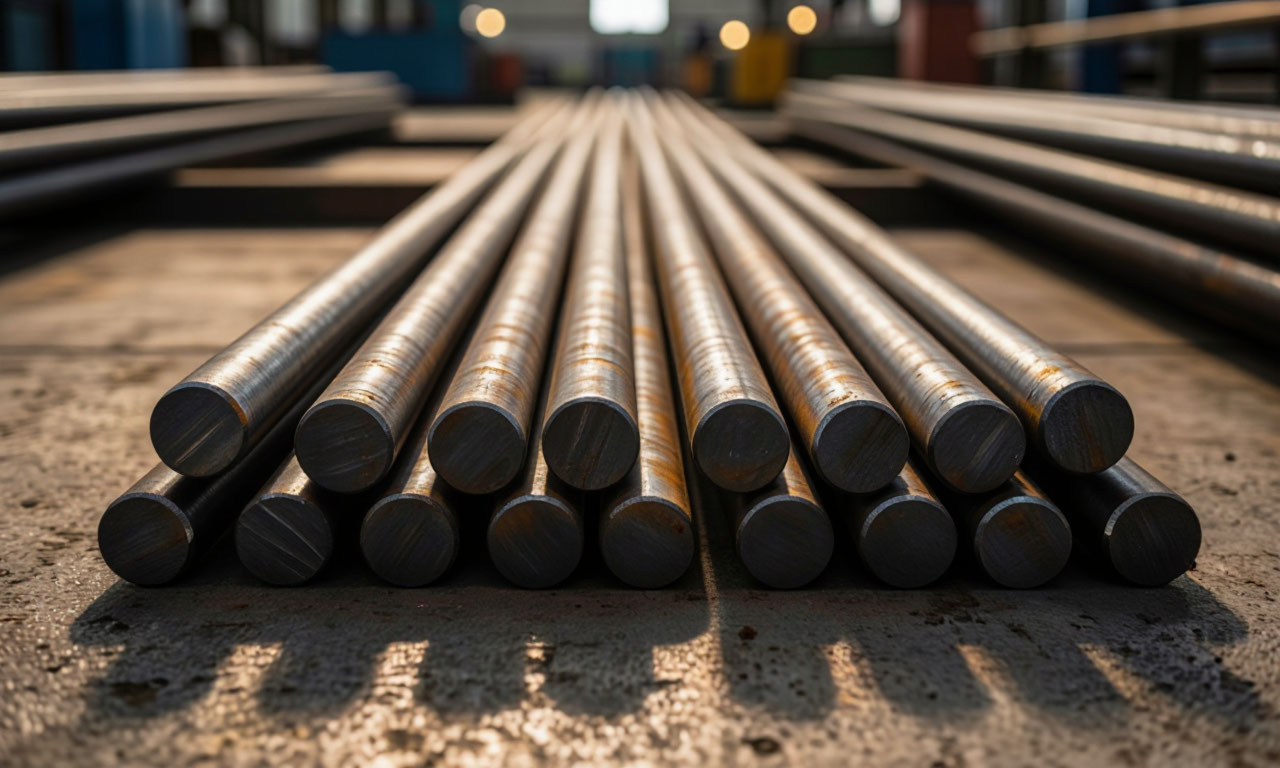

Гладкая арматура класса А240? Технология производства и свойства
Гладкий арматурный прокат класса А240 представляет собой стальной прут с идеально ровной цилиндрической поверхностью. Отсутствие выступов, вмятин, окалины, следов коррозии и поверхностных трещин является обязательным требованием к качеству. Диаметр таких прутков варьируется в широком диапазоне, что позволяет использовать их как для вязания монтажных каркасов, так и в качестве самостоятельных элементов конструкций.
Технологический процесс изготовления гладкой арматуры основан на методе горячей прокатки с последующим низкотемпературным отпуском. Заготовка - квадратная или круглая стальная болванка - нагревается до температуры аустенизации и пропускается через систему калиброванных валков.
Прокатка при высоких температурах обеспечивает формирование плотной структуры металла без внутренних пустот и раковин. После прокатки прутья подвергаются отпуску при температурах 200-400°C, что снимает остаточные напряжения и стабилизирует микроструктуру.
Охлаждение готового проката может происходить по двум схемам. Естественное охлаждение на воздухе - наиболее простой и экономичный метод, применяемый для продукции стандартного качества. Принудительное охлаждение в специальных камерах с вентиляцией позволяет ускорить процесс и добиться более однородной структуры по длине прута, что критично для ответственных конструкций.
Марки стали, используемые для производства гладкой арматуры А240 - Ст3сп, Ст3пс и Ст3кп. Ст3сп (спокойная сталь) содержит минимальное количество растворенного кислорода и характеризуется однородной структурой, высокой пластичностью и отличной свариваемостью. Ст3пс (полуспокойная) занимает промежуточное положение по содержанию газов, обеспечивая баланс между стоимостью и механическими свойствами.
Ст3кп (кипящая сталь) наиболее доступна по цене, но требует осторожного подхода к сварке из-за склонности к образованию пор в шве.
Пластичность гладкой арматуры проявляется в способности выдерживать изгиб под углом до 180° без появления трещин на внешней стороне изгиба. Это свойство востребовано при изготовлении хомутов, скоб и пространственных каркасов, где требуются элементы сложной геометрии. Эстетическая составляющая - ровная блестящая поверхность без дефектов - важна для открытых конструкций, где арматура не закрывается бетоном полностью.

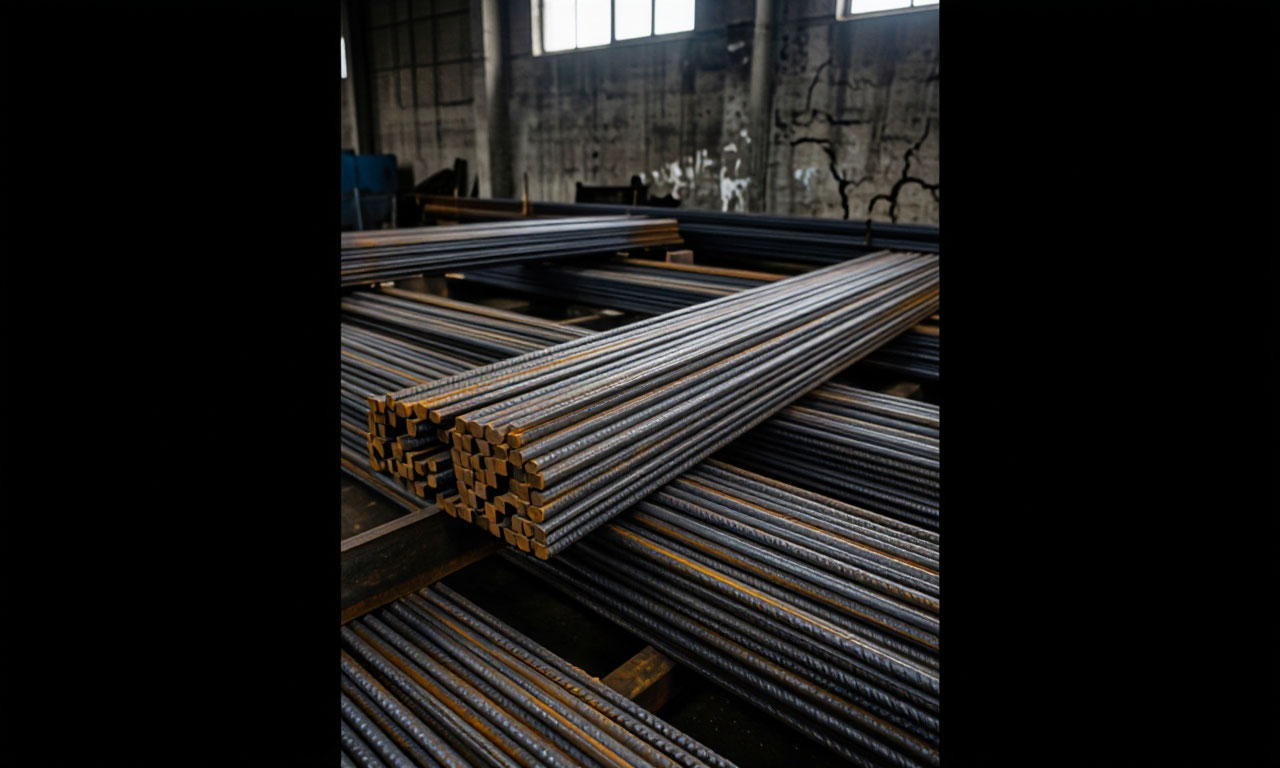

Рифленый прокат классов А400, А500, А600, Ап600, А800, А1000: профили и их назначение
Рифленая армация отличается наличием на поверхности чередующихся продольных и поперечных ребер. Эти элементы создают механическое сцепление с бетонной матрицей, предотвращая проскальзывание стержня под нагрузкой. Чем выше класс прочности, тем сложнее и чаще рисунок рифления, обеспечивающий максимальную площадь контакта.
Класс А400 - наиболее распространенный вариант для жилого и коммерческого строительства. Продольные ребра идут по всей длине прута, а поперечные выступы расположены с определенным шагом. Прочность на разрыв достигает 400 МПа, что достаточно для большинства фундаментов, колонн и балок. Арматура А500 предлагает повышенные характеристики - 500 МПа, позволяя уменьшить диаметр стержней при сохранении несущей способности, что дает экономию металла до 15-20%.
Классы А600 и Ап600 (последняя буква указывает на повышенную пластичность) используются в предварительно-напряженных конструкциях. Технология предварительного напряжения предполагает натяжение арматуры до бетонирования. После затвердевания бетона натяжение снимается, и сталь передает сжимающее усилие на бетон, повышая трещиностойкость элемента. Такие классы применяют при изготовлении плит перекрытий большой пролетности, балок мостов, железнодорожных шпал.
Классы А800 и А1000 - высокопрочные виды арматуры, легированные марганцем, кремнием, хромом и ванадием. Временное сопротивление разрыву составляет 800-1000 МПа. Термическое упрочнение достигается за счет контролируемого охлаждения с температуры прокатки в водной среде или закалки с последующим отпуском. Такая арматура незаменима в ответственных сооружениях: атомных электростанциях, высотных башнях, глубоких подземных паркингах, где нагрузки достигают экстремальных значений.
Характер рифления бывает серповидным и кольцевым. Серповидный профиль (классы А500С, А600С) имеет поперечные выступы в форме полумесяца, обеспечивающие высокую усталостную прочность при циклических нагрузках. Кольцевой профиль отличается замкнутыми кольцевыми выступами, создающими равномерное сцепление по всей длине. Для сейсмически опасных зон и зон с вибрационными нагрузками (вблизи железных дорог, компрессорных станций) предпочтительнее арматура с кольцевым рифлением.
Катанка. Сырье для производства арматуры и проволоки
Катанка представляет собой длинномерный металлический пруток, смотанный в бухты или мотки. Ее основное назначение - служить полуфабрикатом для дальнейшего передела. Из катанки методом волочения получают проволоку различных диаметров, из нее же производят сварные арматурные сетки, электроды для ручной дуговой сварки, тросы и канаты. В строительстве катанка диаметром 6-8 мм часто используется как готовая арматура для армирования монолитных стен и перегородок.
Исходным материалом служит углеродистая сталь обыкновенного качества. Наиболее востребованные марки - Ст0, Ст1, Ст2, Ст3. Маркировка Ст0 указывает на минимальное содержание углерода (до 0,23%) и отсутствие нормируемых механических свойств, такая катанка идет на изделия без требований к прочности. Ст1 содержит до 0,12% углерода и отличается высокой пластичностью, подходит для холодной высадки и гибки.
Ст2 и Ст3 с содержанием углерода 0,14-0,22% обеспечивают баланс прочности (370-490 МПа) и пластичности (относительное удлинение 20-25%).
Катанка классифицируется по прочностным характеристикам на две категории. Катанка класса Б (повышенной прочности) подвергается контролируемому охлаждению после прокатки с использованием водяного душирования или вентиляторных установок. Быстрое охлаждение формирует мелкозернистую структуру перлита и феррита, увеличивая предел текучести на 30-40% по сравнению со стандартной. Катанка класса В (стандартной прочности) охлаждается на воздухе без принудительных мер, что дает более мягкий и пластичный материал.
Способ охлаждения существенно влияет на последующую обрабатываемость. Двухстадийное охлаждение - сначала быстрое до 600-650°C, затем медленное на воздухе - формирует структуру, оптимальную для высокоскоростного волочения. При таком режиме исключается образование хрупких мартенситных участков, которые вызывают обрыв проволоки при протяжке через фильеры.
Естественное охлаждение применяют для катанки, идущей на изготовление неответственных изделий - строительных скоб, стяжек, заземляющих проводников.
Цветные металлы и их сплавы также используются для производства катанки. Медная катанка востребована в электротехнике для изготовления токопроводящих жил. Алюминиевая идет на линии электропередачи и заземляющие контуры. Латунная и бронзовая катанка применяется в специальном машиностроении, где требуется сочетание коррозионной стойкости и электрической проводимости.
Проволока ВР: периодический профиль для ответственного армирования
Проволока ВР (высокопрочная рифленая) занимает особое место среди арматурных прокатов. Ее диаметр варьируется от 3 до 12 мм, причем стержни имеют периодический профиль, аналогичный рифленой арматуре, но меньшего масштаба. Технология изготовления начинается с горячекатаной катанки, которая служит исходной заготовкой. Далее заготовка проходит через волочильные станы - серию калиброванных отверстий (фильер) разного диаметра, последовательно уменьшающих сечение и вытягивающих металл.
Волочение не только уменьшает диаметр, но и упрочняет металл за счет наклепа. Зерна стали деформируются, вытягиваются в направлении волочения, плотность дислокаций возрастает на несколько порядков. Временное сопротивление разрыву проволоки ВР достигает 1200-1400 МПа - в 3-4 раза выше, чем у обычной гладкой арматуры того же диаметра. Такая прочность позволяет существенно уменьшить расход металла: проволока ВР диаметром 5 мм заменяет арматурный прут класса А400 диаметром 10-12 мм.
Рифление на поверхности проволоки ВР формируется в процессе волочения через специальные фильеры с винтовыми или кольцевыми канавками. Глубина и шаг рифления строго контролируются, поскольку от них зависит сцепление с бетоном. Испытания показывают, что анкеровка рифленой проволоки в бетоне в 2-3 раза превышает анкеровку гладкой того же диаметра. Это критично при армировании тонкостенных конструкций - скорлуп, оболочек, тонких плит, где длина заделки арматуры ограничена.
Устойчивость проволоки ВР к изгибу и разрыву проверяется на специальных стендах. Образцы навиваются на оправку диаметром, равным 5-10 диаметрам проволоки, в зависимости от класса. Отсутствие трещин и расслоений после навивки подтверждает высокую пластичность и однородность материала. Для разрушающего контроля образцы подвергают разрыву на машинах с записью диаграммы напряжение-деформация.
Практическая рекомендация: проволоку ВР следует применять при армировании напряженных и ненапряженных железобетонных конструкций в сварных и вязаных сетках и каркасах. Она незаменима в промышленном домостроении, производстве железобетонных шпал, опор ЛЭП, напорных труб. При этом необходимо учитывать, что сварка высокопрочной проволоки требует специальных режимов - предварительного подогрева и последующего отпуска, иначе в зоне термического влияния возникают хрупкие мартенситные структуры.
Армирование сборных железобетонных конструкций
Сборные железобетонные конструкции - заводские изделия, которые монтируют на строительной площадке в готовом виде. Это плиты перекрытий, фундаментные блоки, колонны, ригели, лестничные марши. Арматурный прокат для таких изделий закладывается в форму до бетонирования, и его положение фиксируется сварными каркасами и сетками. Преимущество заводского изготовления - точное соблюдение проектных размеров и высокая степень автоматизации арматурных работ.
Для армирования сборных конструкций используют как гладкую, так и рифленую арматуру. Гладкие стержни класса А240 служат монтажными петлями для подъема и транспортировки, распределительной арматурой в плоских сетках, поперечными хомутами в пространственных каркасах. Рифленая арматура классов А400 и А500 воспринимает основные растягивающие усилия в нижней зоне балок и плит.
В напряженных элементах применяют высокопрочную арматуру классов А600 и выше, которую натягивают на упоры формы до бетонирования.
Сварные арматурные сетки и каркасы изготавливают методом контактной точечной сварки.
Для сварки пригодна арматура с индексом "С" в обозначении - А400С, А500С.
- Легирование хромом и кремнием снижает склонность к старению и улучшает свариваемость. Без буквы "С" сварка возможна только с предварительным подогревом стыкуемых концов до 300-400°C.
- Сварные соединения должны выдерживать контрольные нагрузки на срез - для сеток с ячейкой 100-200 мм усилие среза составляет 300-1000 кгс на узел.
- Защитный слой бетона для арматуры в сборных конструкциях нормируется проектом. Минимальные значения: для плит и стен - 10-15 мм, для балок и колонн - 20-30 мм, для фундаментов - 35-50 мм.
Фиксаторы защитного слоя - пластиковые или бетонные подкладки - устанавливаются на шаге 0,5-1 м. Они исключают смещение стержней при укладке и вибрировании бетонной смеси.
Армирование предварительно-напряженных железобетонных конструкций
Предварительно-напряженные конструкции - вершина инженерной мысли в области железобетона. Идея заключается в том, чтобы создать в арматуре начальные растягивающие напряжения до приложения внешней нагрузки. При эксплуатации, когда конструкция испытывает растяжение, арматура работает в более благоприятных условиях - напряжения в ней не снижаются до нуля, а остаются в безопасной зоне. Это позволяет перекрывать большие пролеты с меньшей высотой сечения.
Существуют два способа создания предварительного напряжения. Натяжение на упоры: арматуру натягивают гидравлическими домкратами до заданного усилия, фиксируют на упорах формы, затем бетонируют изделие. После набора бетоном требуемой прочности натяжение снимают, и арматура, стремясь сократиться, сжимает бетон. Натяжение на бетон: в затвердевшем бетоне оставляют каналы, в которые продевают арматуру, после чего ее натягивают и анкеруют по торцам элемента.
Для предварительного напряжения применяют арматуру классов А600, А800, А1000, а также высокопрочную проволоку ВР и семипроволочные пряди. Требования к такой арматуре жесткие: высокий предел текучести (не менее 80% от временного сопротивления), низкая релаксация напряжений (потеря напряжений при длительном натяжении не более 5-8% за 1000 часов), хорошая сцепляемость с бетоном.
Арматура Ап600 с повышенной пластичностью особенно ценна для регионов с холодным климатом, где конструкция работает при отрицательных температурах.
Анкерные устройства - закладные детали, через которые усилие от арматуры передается на бетон. Для стержневой арматуры используют механические анкеры в виде высаженных головок, для проволочной - конусные или цилиндрические втулки. Крепление должно быть надежным и не ослабевать со временем. Проверка анкеровки входит в обязательную программу испытаний каждой партии напрягаемой арматуры.
Потери предварительного напряжения неизбежны. Они делятся на первые (возникающие до бетонирования): релаксация арматуры, температурный перепад, трение о стенки каналов. И вторые (после обжатия бетона): усадка и ползучесть бетона, релаксация арматуры при длительном нагружении. Суммарные потери составляют 15-30% от начального натяжения, и это учитывается при расчетах - арматуру изначально натягивают с запасом.
Типы поставки арматурного проката: прутки мерной и немерной длины, мотки
Способ поставки арматуры существенно влияет на логистику и технологию переработки. Арматура в прутках - традиционный и наиболее распространенный вариант. Производители предлагают прутки мерной длины: 6, 9, 10, 11, 7 и 12 метров. Конкретные значения регламентируются стандартами и могут согласовываться с заказчиком. Точность реза при мерной длине - от 0 до +50 мм для прутков до 6 м и от 0 до +70 мм для прутков длиннее 6 м.
Прутки немерной длины - продукт, который не подвергался резке на точные размеры. Длина может колебаться в широких пределах, обычно от 3 до 13 м, с интервалом 0,5-1 м. Немерная арматура дешевле мерной на 5-10%, поскольку исключена операция резки и связанные с ней отходы. Однако использовать ее на стройплощадке не всегда удобно - лишнюю длину придется отрезать, что увеличивает трудоемкость.
Комбинированный тип поставки МД1 предполагает, что в партии 50-70% прутков мерной длины и 30-50% немерной. Это компромиссный вариант для крупных строек, где часть арматуры идет на ответственные элементы (требуется точная длина), а часть - на второстепенные (допустим разброс). При заказе важно уточнять процентное соотношение, чтобы не получить партию, где немерной длины слишком много.
Арматура в мотках - современный формат, набирающий популярность. Металлический пруток, смотанный в компактную бухту, занимает меньше места при транспортировке и хранении. Диаметр мотка - 1,2-1,5 м, вес - 500-2000 кг. Мотки раскручиваются на строительной площадке, и арматура поступает в станцию правки и резки, где автоматически выпрямляется и режется на отрезки заданной длины. Такой подход минимизирует ручной труд и ускоряет процесс.
Основные характеристики арматурного проката по типам поставки
| Тип поставки | Диаметр, мм | Длина прутка / вес мотка | Допустимые отклонения | Рекомендуемая область применения |
|---|---|---|---|---|
| Мерная длина | 6-80 | 6, 9, 10, 11, 7, 12 м | 0…+50 мм (до 6 м) 0…+70 мм (более 6 м) |
Ответственные элементы каркаса, точный раскрой |
| Немерная длина | 6-80 | от 3 до 13 м | Индивидуальные колебания | Второстепенные элементы, допускающие разброс длины |
| Комбинированный МД1 | 6-80 | 50-70% мерной + 30-50% немерной | Согласно стандарту | Крупные стройки с разнотипными элементами |
| Мотки (бухты) | 4-22 | вес 500-2000 кг диаметр мотка 1,2-1,5 м |
-2%…-4% от теоретической массы | Монолитное строительство, станции правки |
| Прутки в пачках | 6-40 | По требованию заказчика | По согласованию | Транспортировка кранами, складирование |
Допустимые отклонения по массе для арматуры в мотках нормируются. Для диаметров до 12 мм отклонение не должно превышать -2% от теоретической массы погонного метра. Для диаметров 14-22 мм - -3%, для более толстых - -4%. Занижение массы указывает на то, что фактический диаметр меньше номинального, что недопустимо для ответственных конструкций. Качественный прокат всегда поставляется с сертификатом, где указаны фактические геометрические параметры и результаты механических испытаний.
Практический совет при выборе типа поставки: для мелких объектов и частного строительства удобнее арматура в прутках мерной длины - отходы минимальны, не требуется дополнительное оборудование. Для крупных монолитных работ с большими объемами арматуры (более 50 тонн) экономически оправдано применение мотков с правкой на месте.
Стоимость станции правки окупается за счет снижения цены самой арматуры (в мотках она дешевле на 10-15%) и уменьшения транспортных расходов.
