Бурение на воду: как выбрать технологию и не ошибиться с конструкцией

Автономное водоснабжение загородного дома начинается с правильного выбора источника. Скважина на воду тут сложное инженерное сооружение, эффективность которого зависит от корректного определения водоносного горизонта, грамотного подбора обсадных труб, точного расчета дебита и соблюдения технологии бурения. Ошибки на этапе проектирования или монтажа приводят к снижению производительности, заиливанию фильтра и дорогостоящему ремонту.

Разберем основные понятия и технологии, которые определяют надежность и долговечность водозаборной скважины.

Водоносный горизонт- как найти и правильно вскрыть

• Водоносный горизонт это пласт горных пород, насыщенный гравитационной водой, способный пропускать и отдавать ее через свою толщу. Такие породы объединяются в водоносные комплексы и гидрогеологические этажи, а сам горизонт чаще всего сложен однородными или близкими по литологическому составу и фильтрационным свойствам отложениями.
• Для организации водоснабжения практический интерес представляют два основных типа: безнапорные (грунтовые) и напорные (артезианские) горизонты.
• Безнапорный водоносный горизонт, также называемый горизонтом грунтовых вод, залегает первым от поверхности на выдержанном водоупорном слое.

Его уровень свободно поднимается и опускается в зависимости от сезонного питания атмосферными осадками, что делает дебит такого источника нестабильным в течение года. Напорный горизонт, вскрытый буровой скважиной, поднимает уровень воды выше кровли водоносного пласта такое положение называется пьезометрическим уровнем.

Именно напорные горизонты обеспечивают стабильное водоснабжение с минимальными сезонными колебаниями, однако их залегание требует более глубокого бурения и тщательной изоляции вышележащих пород.

Для корректного вскрытия водоносного горизонта необходимо располагать данными гидрогеологических изысканий: глубиной залегания, мощностью пласта, гранулометрическим составом пород и ожидаемым напором. Вскрытие "насухо", без предварительной оценки статического уровня, приводит к необоснованному заглублению ствола или, наоборот, к недостаточной проходке, при которой фильтр оказывается вне продуктивной зоны.

Разведочно-эксплуатационные скважины, пробуренные на детальной стадии разведки, позволяют уточнить параметры горизонта непосредственно в точке водозабора и избежать ошибок при проектировании.

Обсадная труба- защита ствола и герметизация затрубного пространства

Обсадная труба выполняет две критические функции: механическое крепление стенок скважины от обрушения и изоляцию водоносного горизонта от загрязненных вышележащих вод. Для крепления глубоких скважин применяются стальные бесшовные трубы муфтового соединения, тогда как при бурении скважин на воду небольшого диаметра (до 150 мм) допускается использование ниппельных и безниппельных соединений.

Выбор материала и диаметра обсадной колонны определяется ожидаемыми наружными и внутренними давлениями, осевыми нагрузками и глубиной спуска.

Конструкция обсадной колонны может включать несколько секций: направляющую, промежуточную и эксплуатационную. Направляющая колонна перекрывает верхние неустойчивые отложения и предотвращает размыв устья. Промежуточная обсадная колонна спускается до вскрытия продуктивных и напорных водоносных горизонтов, обеспечивая их защиту от перетоков. Эксплуатационная колонна служит каналом для подъема воды и размещения насосного оборудования, а ее нижняя часть оборудуется фильтром или отстойником.

Герметичность соединений обсадных труб обязательное условие долговечности скважины. При монтаже резьбовые соединения обрабатываются специальной смазкой или уплотнителем для предотвращения утечек и сохранения целостности кромок. Наружный слой труб в агрессивных средах может дополнительно защищаться бетонированием, а резьба оцинковкой. После спуска колонны затрубное пространство заполняется тампонажным материалом, создающим прочное кольцо между стенками скважины и трубами.

Дебит скважины? Расчет и факторы, влияющие на производительность

Дебит скважины это объем воды, поступающий из водоносного горизонта в единицу времени, выраженный в литрах в секунду, кубометрах в час или кубометрах в сутки. Этот параметр напрямую определяет эксплуатационные возможности водозабора: можно ли одновременно использовать душ, стиральную машину и полив, или система будет работать с перебоями. Дебит зависит от фильтрационных свойств пород, мощности водоносного горизонта, диаметра скважины и величины понижения динамического уровня.

Различают абсолютный и удельный дебит. Абсолютный дебит это фактический расход воды при заданном понижении уровня. Удельный дебит показывает, какой объем воды поступает в скважину при понижении динамического уровня на один метр.

Чем выше удельный дебит, тем стабильнее работает насосное оборудование и тем меньше риск "сухого хода" при пиковых нагрузках. Например, при удельном дебите 0,5–0,8 л/с на метр понижения скважина способна обеспечить потребности среднего загородного дома даже в засушливый период.

Расчет дебита выполняется по результатам пробных откачек после окончания бурения и прокачки. Для этого замеряют статический уровень, затем откачивают воду с известной производительностью и фиксируют установившийся динамический уровень. На основе полученных данных строят зависимость дебита от понижения, которая позволяет подобрать насос с оптимальной подачей и избежать преждевременного выхода оборудования из строя.

Статический уровень. Точка отсчета для проектирования водозабора

Статический уровень воды в скважине это расстояние от поверхности земли до зеркала воды при неработающем насосе, когда гидродинамическое равновесие в водоносном горизонте не нарушено откачкой. Этот параметр характеризует естественное положение пьезометрической поверхности или уровня грунтовых вод в конкретной точке.

Статический уровень может изменяться в течение года: он поднимается зимой и весной при высоком инфильтрационном питании и опускается летом и осенью, когда количество осадков снижается, а водозабор увеличивается.

Для проектирования скважины статический уровень служит точкой отсчета при выборе глубины установки насоса и определении необходимого напора.

Если статический уровень находится на глубине 30–40 метров, а динамический уровень при откачке опускается до 50–60 метров, насос должен быть рассчитан на работу с соответствующим запасом по напору и защищен от работы "на сухую". Замер статического уровня производится после завершения бурения и прокачки, когда возмущения от буровых работ полностью рассеялись.

Динамический уровень! Индикатор устойчивости водозабора

Динамический уровень это положение уровня воды в скважине во время работы насоса, когда приток из водоносного горизонта равен оттоку, создаваемому водоподъемным оборудованием. Величина динамического уровня зависит от производительности насоса: чем интенсивнее откачка, тем ниже опускается зеркало воды. Разница между статическим и динамическим уровнями называется понижением, и именно она определяет фактическую нагрузку на водоносный горизонт.

Стабильность динамического уровня при длительной откачке ключевой показатель здоровья скважины. Если уровень быстро стабилизируется и не продолжает падать в течение нескольких часов работы, это свидетельствует о достаточной гидравлической связи с водоносным горизонтом и хорошем дебите. Напротив, прогрессирующее падение уровня при постоянной производительности насоса указывает на ограниченные запасы или заиливание фильтра.

Замер динамического уровня выполняется в процессе пробной эксплуатации, и на его основе рассчитывается рабочий дебит, который закладывается в паспорт скважины.

Тампонаж! Изоляция горизонтов и защита от перетоков

Тампонаж скважины это комплекс работ по заполнению затрубного пространства или отдельных интервалов ствола специальными материалами для герметичной изоляции пластов с различной насыщенностью и обеспечения экологической безопасности. В качестве тампонажных материалов используются глина, цемент, глиноцементные смеси с наполнителями, быстросхватывающиеся составы, битумы и смолы. Выбор материала определяется условиями бурения и требуемой долговечностью изоляции.

Цементирование затрубного пространства создает прочное цементное кольцо по всей длине обсадной колонны, исключающее перетоки пластовых вод и защищающее водоносный горизонт от загрязнения с поверхности. Тампонажный раствор закачивается в колонну и вытесняется в затрубное пространство, где затвердевает, образуя монолитный камень.

Для водозаборных скважин с одним водоносным горизонтом часто достаточно тампонажа на глубину до 5 метров, тогда как при наличии нескольких продуктивных пластов требуется дифференцированная изоляция каждого интервала.

Качество тампонажа проверяется гидравлическими испытаниями и геофизическими методами. Некачественная изоляция приводит к постепенному проникновению загрязнений из вышележащих горизонтов, что делает воду непригодной для питья и требует дорогостоящего ремонта или ликвидации скважины.

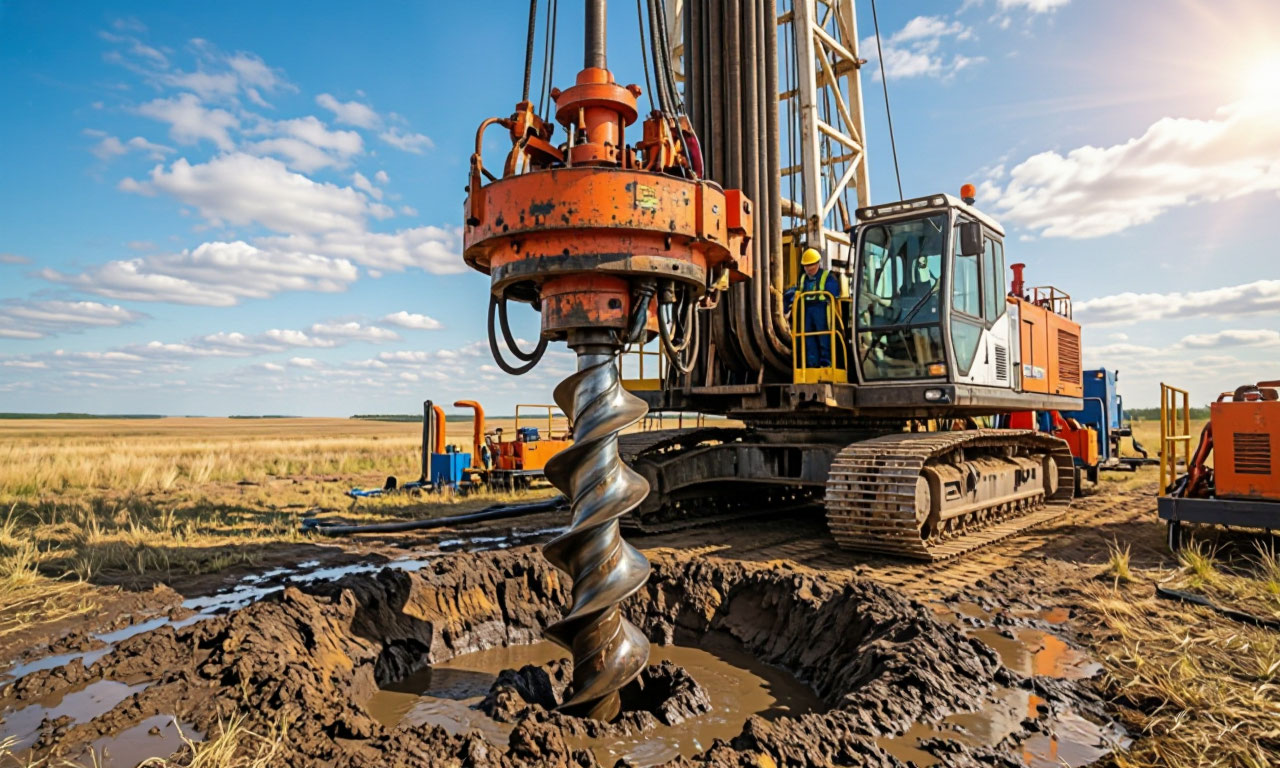

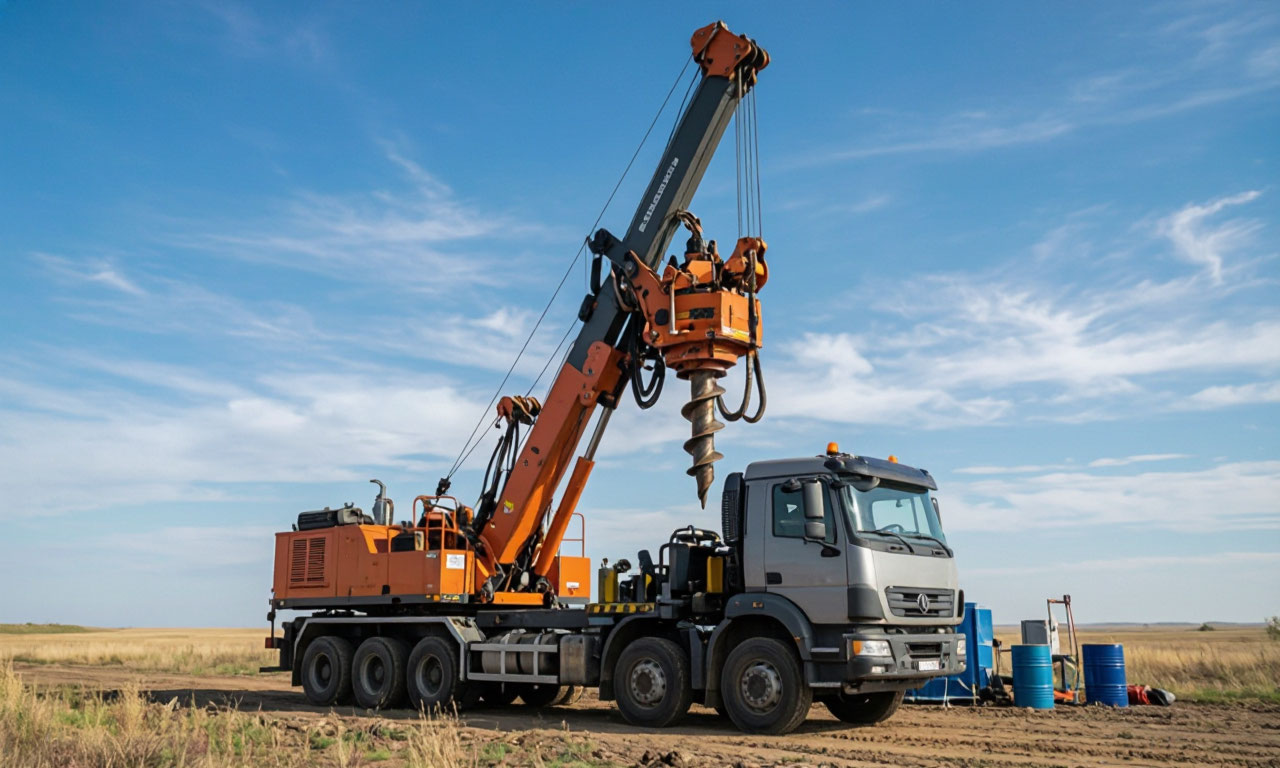

Шнековое бурение. Скорость и ограничения метода

Шнековое бурение основано на разрушении породы вращающимся буровым снарядом, который одновременно транспортирует выбуренную породу на поверхность по винтовой поверхности шнека. Этот метод применяется в благоприятных геологических условиях преимущественно в мягких и среднеплотных грунтах при глубинах скважин не более 50–60 метров.

Шнековое бурение обеспечивает высокую скорость проходки и относительно низкую стоимость работ, что делает его привлекательным для неглубоких скважин на песчаные водоносные горизонты.

Технология шнекового бурения включает последовательное наращивание шнековой колонны по мере углубления ствола. При рейсовом способе бур забуривается на глубину витков, извлекается по мере наполнения породой, а затем процесс повторяется. Для посадки обсадных труб в пробуренный ствол часто используется вибратор, обеспечивающий надежное погружение колонны в неустойчивые отложения.

Ограничением метода является невозможность бурения в скальных породах и валунных отложениях, а также риск обрушения стенок скважины в водонасыщенных песках.

Роторное бурение. Универсальность для глубоких горизонтов

Роторное бурение наиболее распространенный метод сооружения водозаборных скважин, основанный на вращении бурового долота с непрерывной циркуляцией промывочной жидкости или воздуха для очистки забоя и выноса шлама. В зависимости от направления движения промывочной среды различают прямую и обратную циркуляцию.

Роторное бурение с прямой промывкой применяется при хорошо изученном разрезе и обеспечивает высокие скорости проходки, тогда как обратная циркуляция эффективна при бурении скважин большого диаметра до 1500 мм и позволяет получать большие дебиты воды.

Для вскрытия глубокозалегающих водоносных горизонтов роторное бурение является предпочтительным методом благодаря высокой производительности и экономичности по сравнению с другими способами. Промывочная жидкость выполняет несколько функций: охлаждает долото, выносит выбуренную породу и создает гидростатическое давление, препятствующее обрушению стенок.

При бурении с продувкой воздухом скорость проходки увеличивается в 1,5–2 раза по сравнению с прямой промывкой, что особенно важно при вскрытии твердых пород.

Кессон? Защита устья и размещение оборудования

Кессон это герметичную камеру, устанавливаемую под землей над устьем скважины, которая защищает оборудование от мороза, влаги и механических повреждений. Внутри кессона размещается скважинный оголовок, обеспечивающий герметичное закрытие устья и надежное крепление насоса, а также гидроаккумулятор, реле давления и запорная арматура. Установка кессона позволяет вывести все коммуникации в отапливаемое помещение и исключить замерзание воды в трубопроводе в зимний период.

Кессоны изготавливаются из железобетонных колец, металла или пластика. Глубина котлована под кессон должна быть не менее двух метров, а основание выравнивается песчаной подушкой. При монтаже важно обеспечить надежное соединение обсадной трубы с корпусом кессона и закрепить конструкцию от выдавливания грунтом. Пластиковые кессоны пригружаются или анкерятся монтажными лентами, тогда как металлические конструкции могут иметь пригрузочную юбку.

Прокачка скважины- очистка водоносной зоны от шлама

Прокачка скважины завершающий этап строительства, в ходе которого водоносная зона очищается от шлама, глины и прочих примесей, накопившихся в процессе бурения. Сразу после спуска фильтровой колонны проводится эрлифтная прокачка или откачка погружным насосом до полного осветления воды.

Продолжительность прокачки должна составлять не менее шести часов при одном часе стабильного дебита, а в некоторых случаях требования ужесточаются до полного осветления откачиваемой воды в соответствии с проектными условиями.

В процессе прокачки измеряют дебит и динамический уровень, которые служат основой для паспортизации скважины. Качественная прокачка не только удаляет механические примеси, но и развивает фильтрационную поверхность водоносного горизонта, увеличивая приток воды. Пренебрежение этим этапом приводит к быстрому заиливанию фильтра, снижению дебита и выходу насосного оборудования из строя в первые месяцы эксплуатации.

Советы по выбору и эксплуатации

При выборе подрядчика для бурения скважины следует запрашивать данные о геологическом разрезе в конкретной местности и типовой конструкции скважин, сооружаемых в аналогичных условиях. Глубина скважины должна определяться по фактическому вскрытию водоносного горизонта, а не по заранее фиксированной смете. Экономия на обсадных трубах или тампонаже недопустима: стоимость ремонта или ликвидации некачественной скважины многократно превышает первоначальные затраты.

После ввода скважины в эксплуатацию необходимо ежегодно контролировать статический и динамический уровни, а также проводить профилактическую прокачку для предотвращения заиливания. Насосное оборудование подбирается с запасом по напору, но без превышения рекомендуемой производительности, чтобы избежать интенсивного понижения динамического уровня и деградации водоносного горизонта. Соблюдение этих рекомендаций обеспечит стабильное водоснабжение на протяжении десятилетий.
